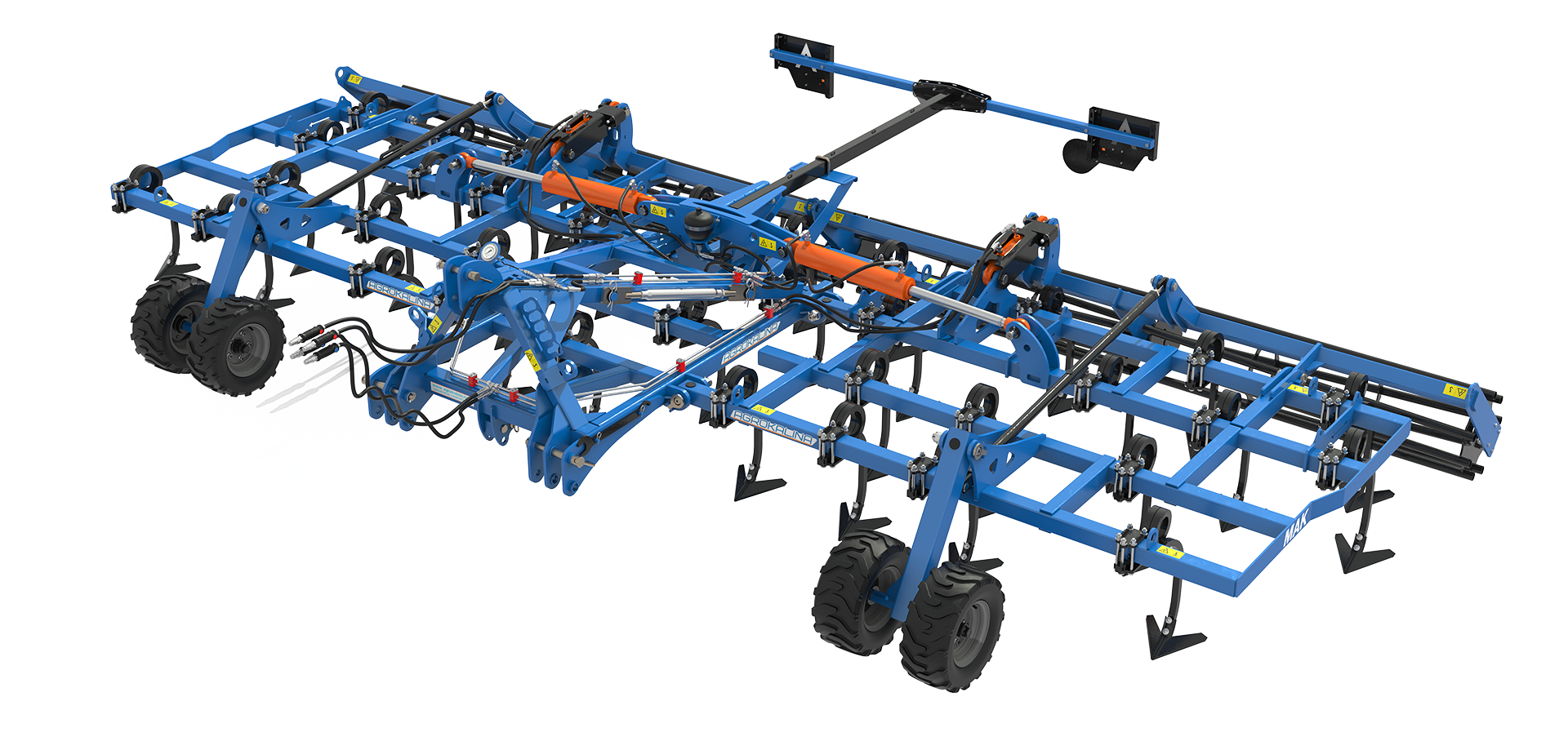

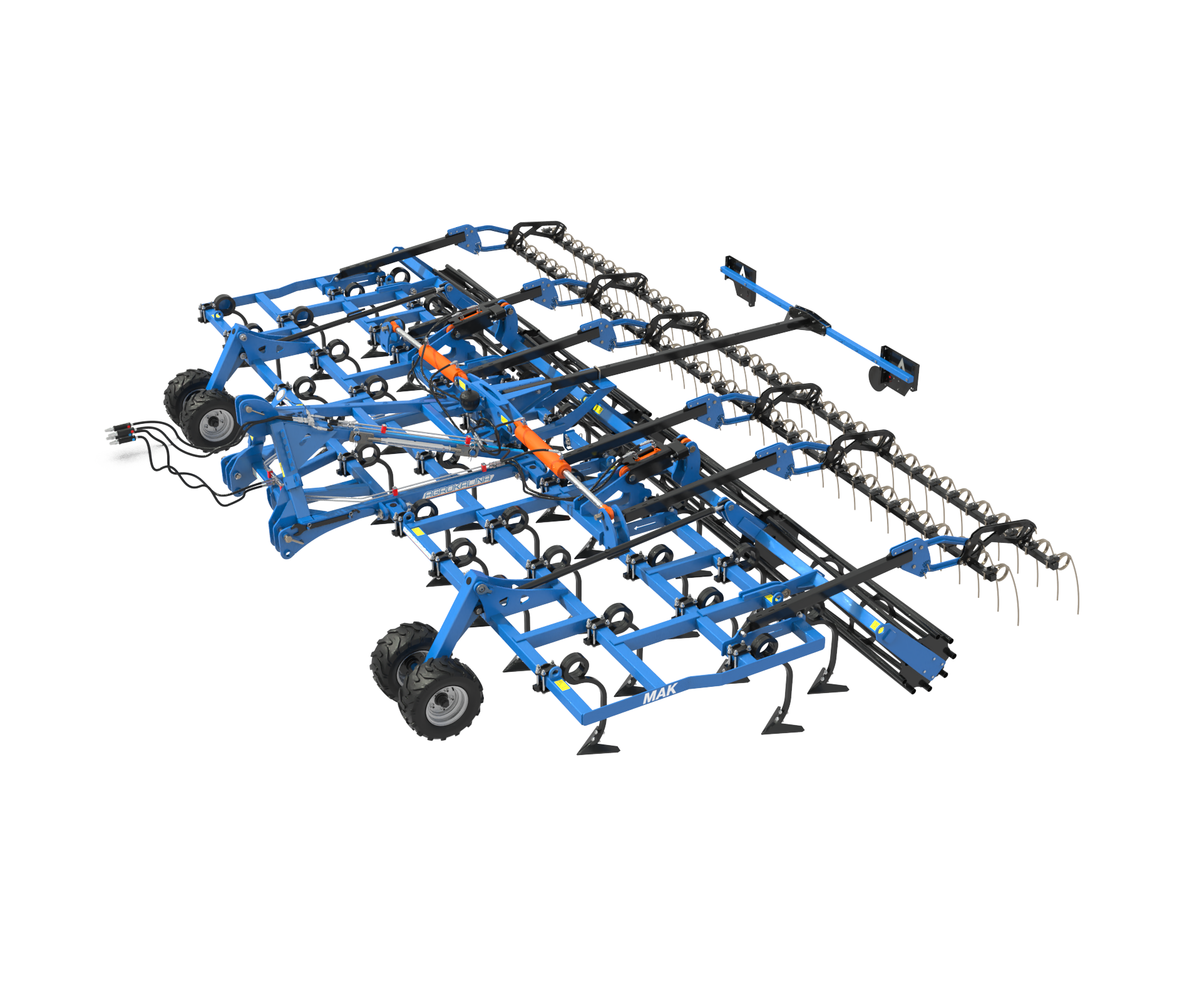

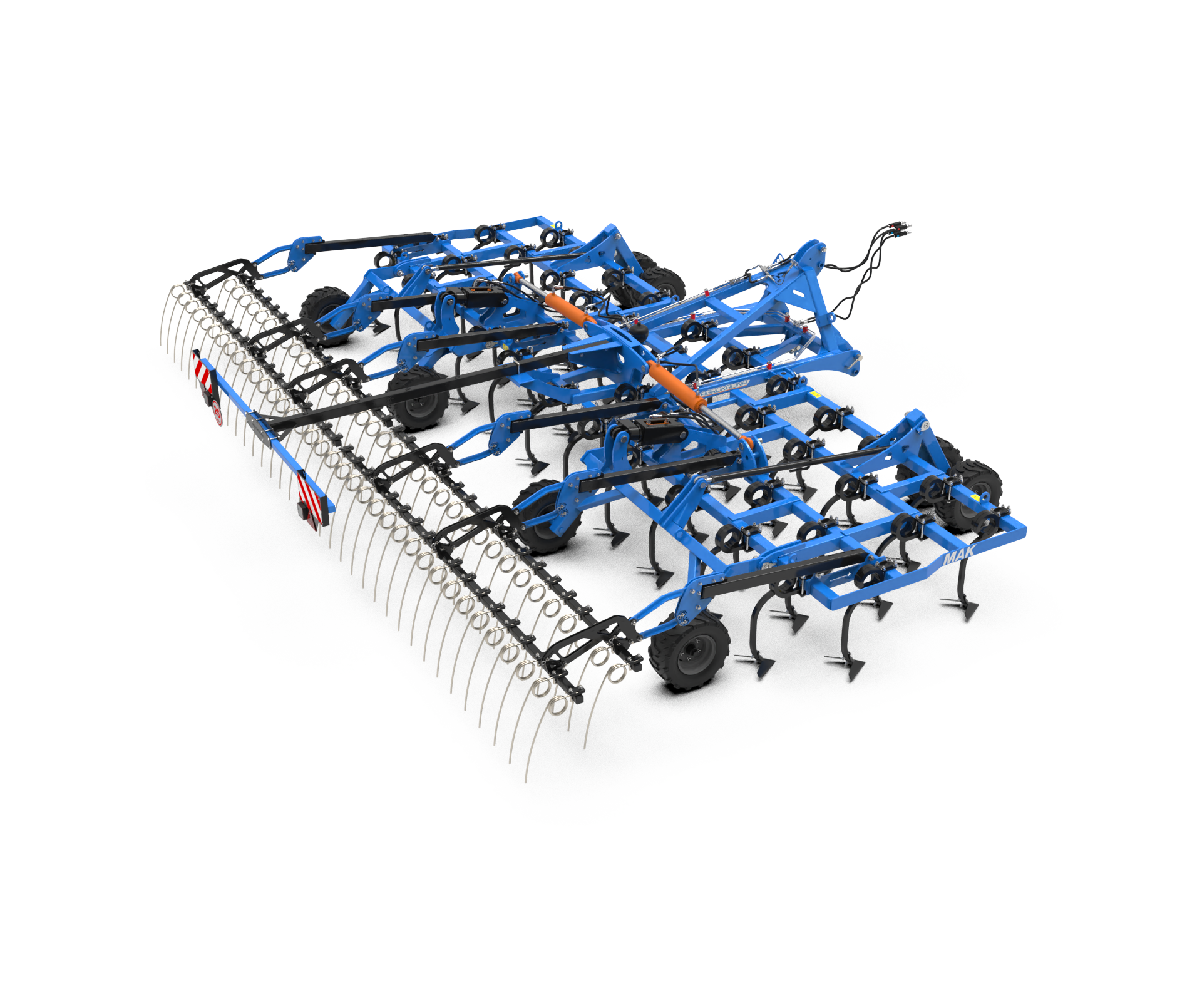

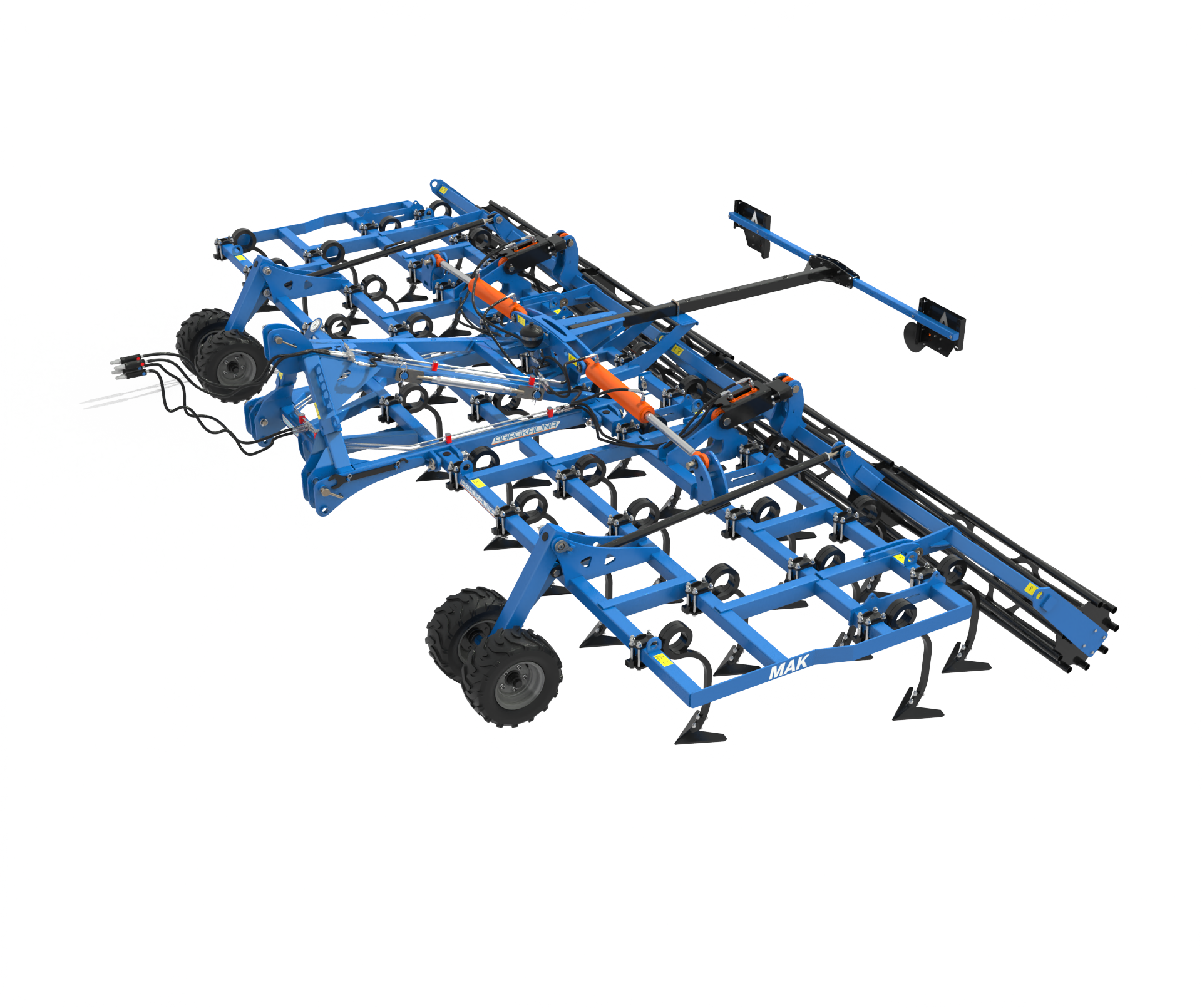

Культиватор Mak

Культиватор Mak призначений для суцільного обробітку ґрунту, підготовки до посіву як при ранньовесняних роботах, так і під озимі культури, а також догляду за парами. При передпосівної або парової обробки ґрунту одночасно виконуються:

- підрізання бур'янів;

- розпушування та вирівнювання ґрунту.

Культиватор Mak доступний з робочою шириною 6, 8 та 12 метрів.

Ключові особливості

Головні особливості культиватора MAK

1. Класичне знаряддя для обробітку ґрунту без гліфосату
2. Поверхневий обробіток ґрунту
3. Універсальність

4. Підрізання 100% по всій ширині захвату
5. Ціленаправлене покращення якості ґрунту
6. Широка різноманітність індивідуальних конфігурацій машини

Робочі органи культиватора Mak

Поєднання у машині стрілчастих лап, вирівнювальної дошки, батарей планкових чи прикочувальних котків забезпечує рівну поверхню поля, розпушування ґрунту, підрізання та вичісування бур’янів.

Завдяки цьому за один прохід агрегат створює структурований шар ґрунту, який сприяє оптимальному повітряному, водному та температурному режимам.

Глибина обробітку встановлюється завдяки талрепам передніх опорних коліс та механізму регулювання задніх котків.

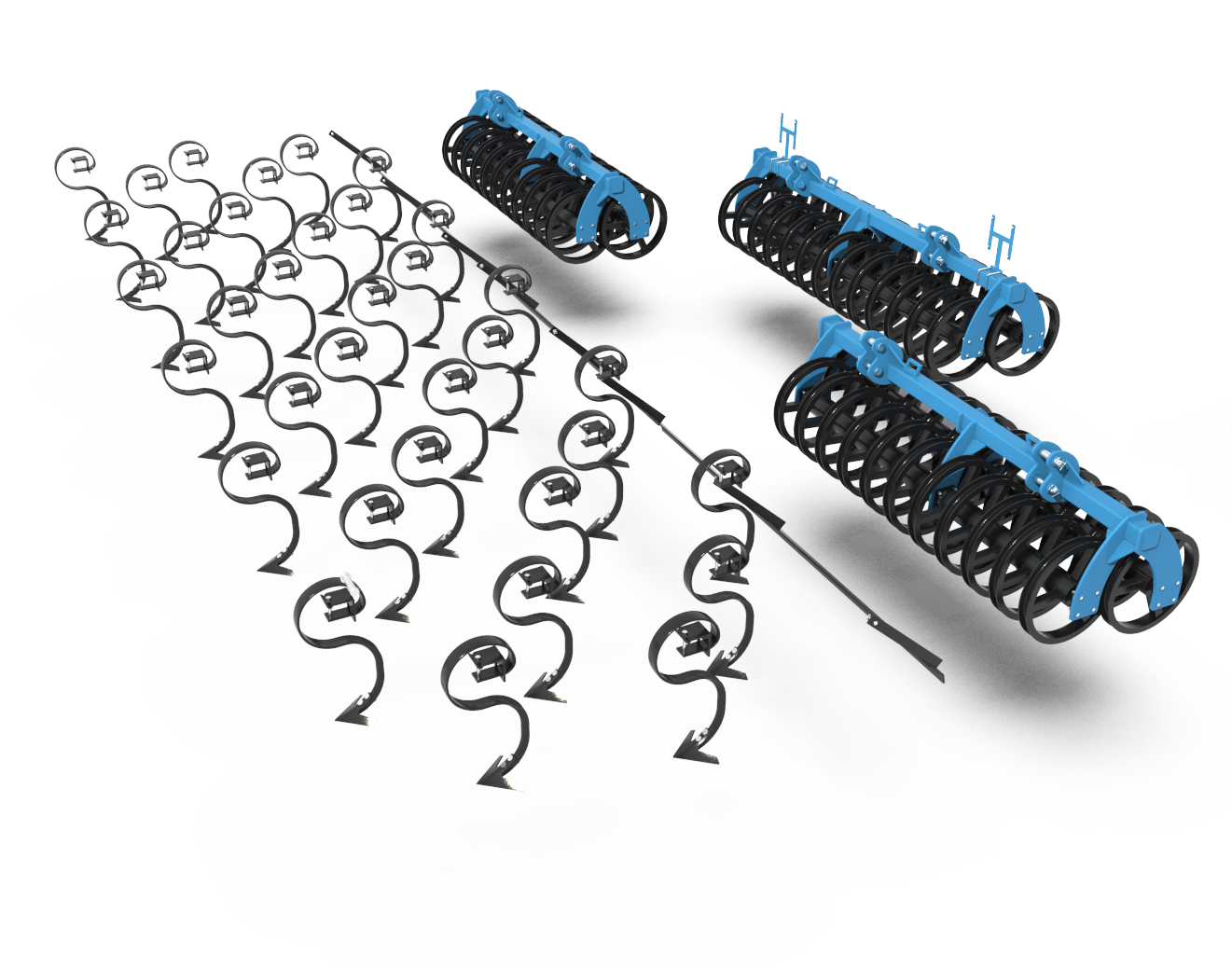

ТРИ ВИДИ СТІЙОК ЯКІ ВСТАНОВЛЕНІ В ШІСТЬ РЯДІВ

Висока продуктивність.

Культиватор Maktiller має три види стійок які розташовані в шість рядів. Які забезпечують перекриття один одного. Такі технічні параметри забезпечують чудове підрізання ґрунтового профілю та змішування рослинних решток з ґрунтом. Високий кліренс рами забезпечує роботу агрегата на полях з великою кількістю рослинних решток.

ОПОРНІ КОЛЕСА

Забезпечує ідеальне копіювання поверхні поля.

Опорні колеса для ідеального копіювання рельєфу. Поле рівномірно обробляється на заданій робочій глибині по всій ширині агрегату.

Рівномірний розподіл ваги забезпечує більш високу довговічність роботи агрегату

Підшипниковий вузол

Підшипниковий вузол LSFR 308 – це нове покоління вузлів із радіально-упорними підшипниками. Розроблений фахівцями , спеціально для важких катків дискових борін, що працюють у важких умовах обробки ґрунту. Конструктивно вузол складається з самовстановлюваного радіально-упорного кулькового підшипника, що закріплюється, з унікальною системою захисних ущільнень підвищеної надійності і литого корпусу FR 308, що перевершує стандартні корпуси по міцності, в чотири рази.

Розроблений на замовлення виробників сільськогосподарської техніки, має незаперечні конкурентні переваги:

Більший ресурс експлуатації;
Поліпшений захист від дії землі, пилу, води, вологи, пари;
Не потребує додаткового захисту від ударів твердих предметів;
Мінімальна величина люфтів дозволяє гарантувати стабільність технічних параметрів сільськогосподарських агрегатів;
Можливість забезпечити високу жорсткість на вигин та стабільність стиснення пакета дискової батареї.

Принцип дії лапи культиватора

Принцип дії лапи культиватора.

Культиватор MAK-7 Навісний

Універсальний культиватор МАК

Завдяки високій і просторій конструкції рами він являється класичним знаряддям для підготовки насівного ложа, особливо на участках з проміжними культурами, та ділянках з високою кількістю пожнивних решток.

Перекриття стрільчатих лап = підрізання по всій площині

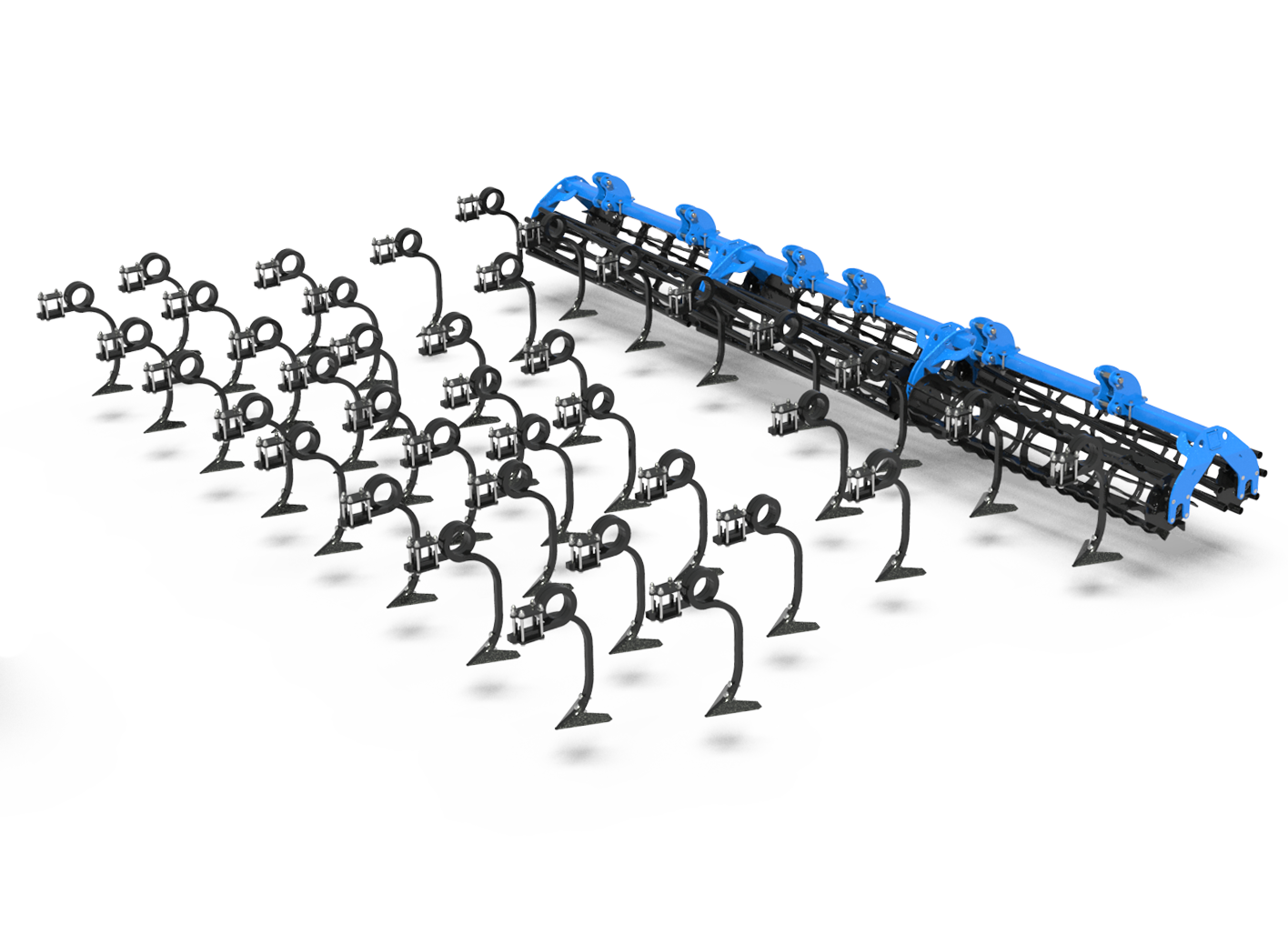

Конструкція культиваторів MAK передбачає використання двох видів стійок і ла п з різним перекриттям. Фермер може сам вибрати те що йому більше потрібно. S подібна стійка має лапу 260 мм з перекриттям 100 мм. Стіфка з квадратним перетином має лапу 290 мм з перекриттям 135 мм.

Висока прохідність рами

Більш висока прохідність рами (590 мм) забезпечує роботу без забивання і оптимальні результати навіть при великій кількост органічної маси.

Точне регулювання робочої глибини

Робоча глибина культиватора регулюється за допомогою паралелограмного механізму з отворами шляхом переставляння пальців по шкалі регулювання.

Пружинні зуби

Пружинні зуби відрізняються оптимальним перемішуванням, самоочисткою і розділенням землі від коріння бур’янів. Крім того, вони створюють оптимальну струкутуру ґрунту з ідеально часткою дрібних і великих грудочок.

Вирівнювальна планка

В якості опції перед першим рядом лап можна встановити вирівнювальну дошку яка підпружинена.

Вирівнювальна планка здійснює агресивну дію на ґрунт, забезпечуючи подрібнення грудок та вирівнювання поверхні ґрунту. Інтенсивність роботи легко контролюється завдяки натягу пружини.

Підрізання №1

Aperiam mandamus concludaturque ut his, audiam fabulas pertinacia mea te. Te oblique fastidii maiestatis duo, te idque aperiri moderatius per, populo possit vis et. Oratio principes sea te. Novum rationibus ad mea. Dicant ubique epicurei ei sed.

Et pri amet quaestio. In consul expetendis neglegentur eum. Te sea eruditi volumus lobortis. Quo ne iusto urbanitas, mea no prima liberavisse. Ius ei mundi reformidans philosophia, no vocent corrumpit hendrerit duo, his et alia etiam.

Accumsan iudicabit molestiae et cum. Per vide essent in. Mei sonet dolorum scribentur et, pro te admodum ancillae. Justo affert meliore id pro, integre docendi mediocrem has eu, an dictas vituperatoribus pri. Ad sale facilis facilisi per, has te assum nostrud pericula.

Підрізання №2

Підрізання №3

Корнева система

Ідеальна підготовка посівного ложа вимагає ідеальної технології. Культиватор МАК забезпечує перемішування дрібного грунту з більшими грудками, що запобігає утворенню грунтової кірки і залишає якісний змульчований грунт на поверхні поля, що запобігає випаровуванню вологи. Для того щоб розміщувати насіння на тверду поверхню і вкрити мульчуючим шаром, слід використовувати кальтиватор з сильними стійками і зручним регулюванням.

1. Повітря тепло.
2. Вода.
3. Дрібний грунт.
4. Великозерниста грунтова мульча.

Універсальна штригельна борона

На завершальному етапі підготовки насіннєвого ложа штригельна борона створює захисний бар’єр для запобігання випаровування продуктивної вологи та одночасно підіймає більші грудки і бур’яни на поверхню.

З метою адаптації до різних умов на полі можна регулювати як тиск, так і робочий кут.

3D огляд агрегату

Прокрутіть об'єкт, щоб мати можливість оглянути під різними кутами

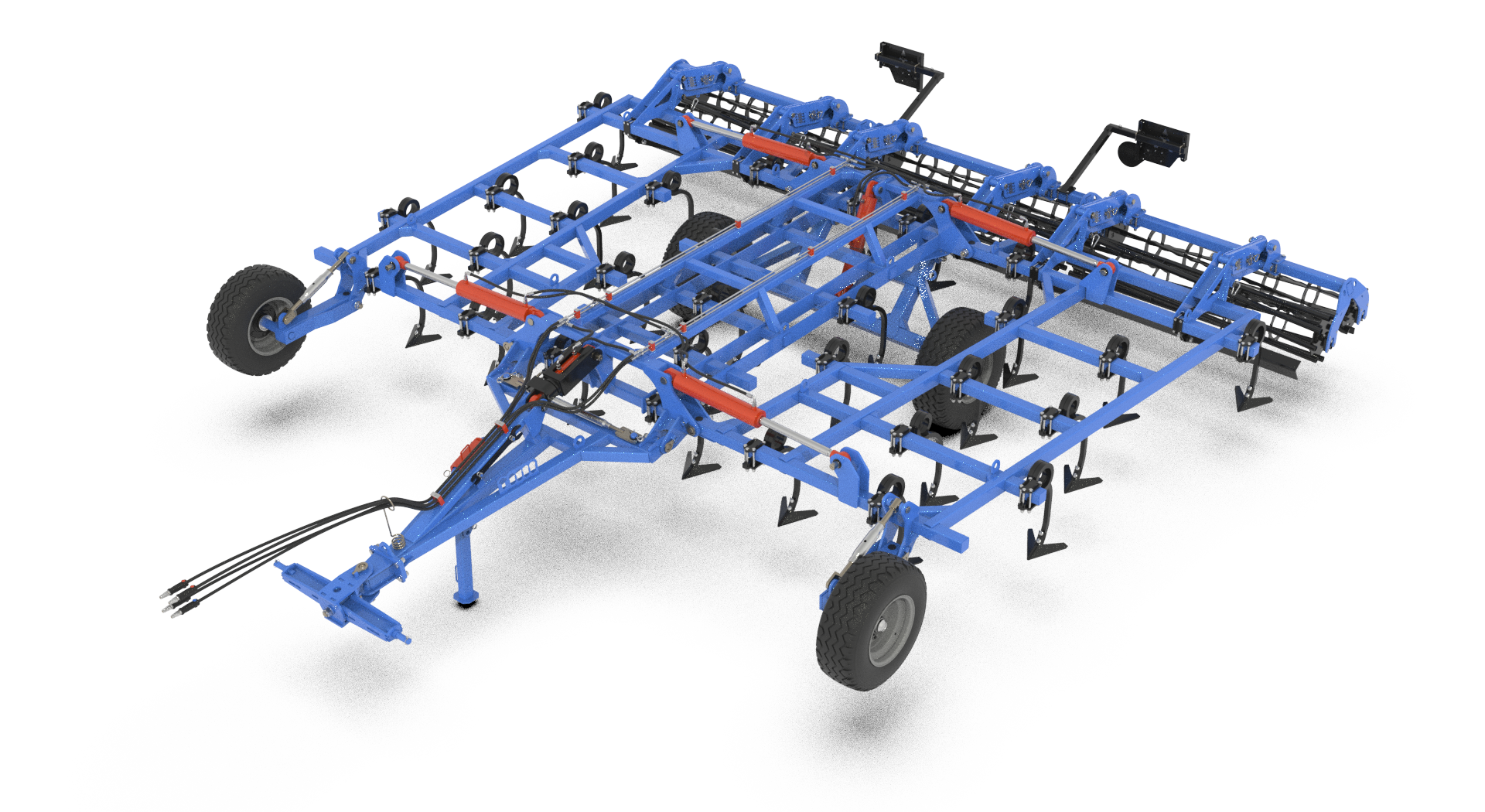

3D огляд агрегату МАК-6 30х30 квадратна стійка подвійний барабан

Прокрутіть об'єкт, щоб мати можливість оглянути під різними кутами

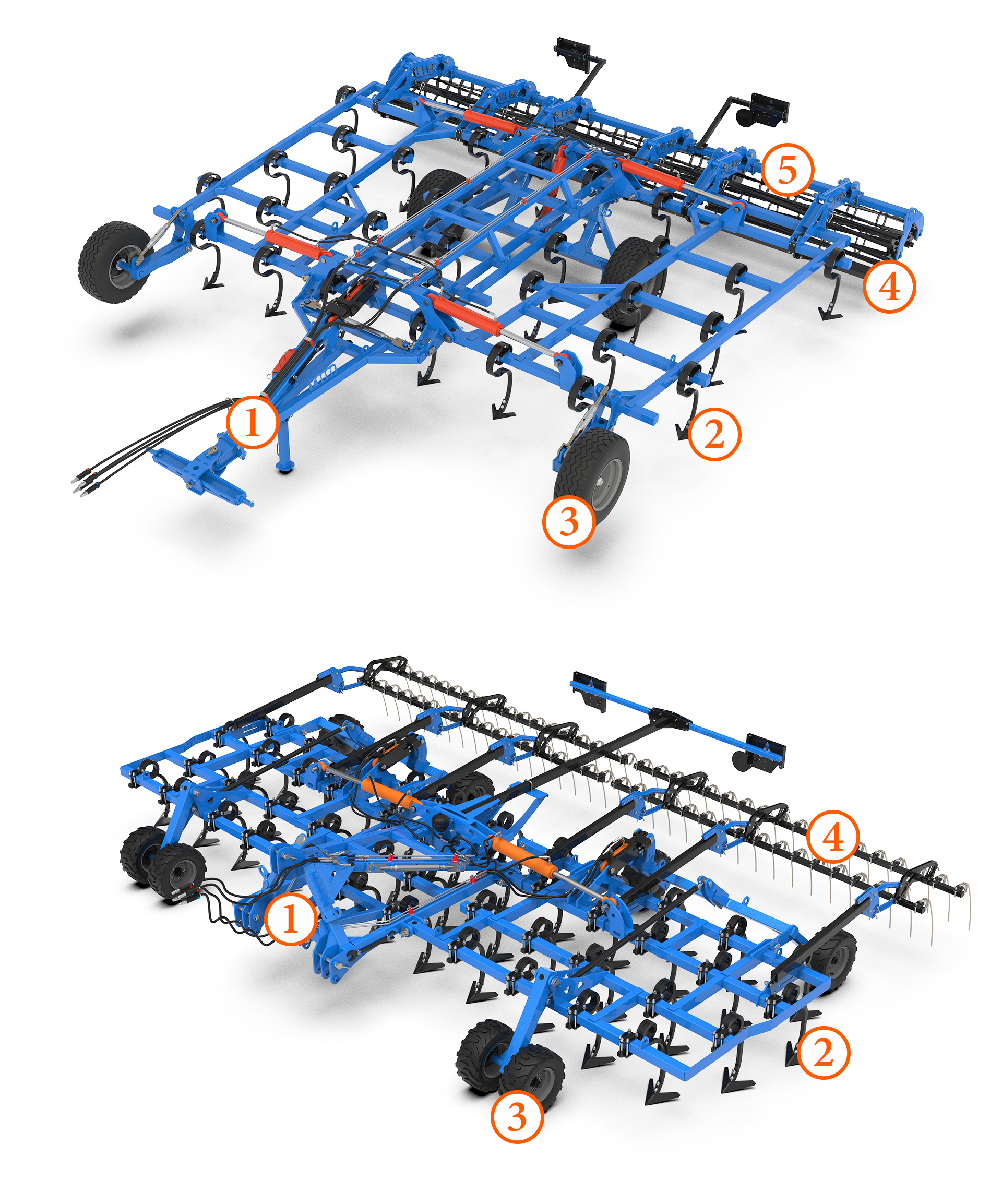

КОНЦЕПТ

Задні котки

Зона №1 — Тяговий брус

Тяговий брус

Плаваюче дишло сприяє ідеальному копіюванню рельєфу.

Зона №2 — Стрільчаста робоча секція

Зона №3 — Опорні колеса

Зона №4 — Вирівнююча планка/Пружинні борони

Зона №5 — Задні котки

Культиватор Maktiller — Модельний ряд

Культиватор МАК-7 Навісний

Культиватор МАК-7 Навісний

Варіанти комплектації

Граблина

Додатково культиватор може бути оснащений граблиною.

Передня вирівнювальна доска

Стійка Will Rich

Квадратна стійка

S-подібна стійка

Варіанти комплектації культиватора котками

Одинарний барабан

Подвійний барабан

UU-Ring

UU-Ring — дворядний сталевий коток. Ряди зміщені в шаховому порядку, цим забезпечується відмінний ефект самоочищення. Коток має чудовий подрібнюючий ефект, а U-подібний профіль кільця та низький рівень забивання роблять його гарним рішенням для роботи у вологих умовах. Основна ідея даного котка полягає в тому, що швелер забивається ґрунтом і відбувається ефект того, що земля прикочує землю. Подвійний коток підвищує стійкіість агргеату під час руху. Діаметр котка — 560 мм.

Пружинні борони 2 ряди

Технічні характеристики

Назва параметру	MAKTILLER-6	MAKTILLER-8,2	MAKTILLER-12
1.Тип агрегату	причіпний
2.Продуктивність, га/год	5,2-6,2	7,2-8,2	10,2-12,6
3.Робоча швидкість, км/год	9-12	9-12	9-12
4.Транспортна швидкість, км/год	до 20
5.Ширина захвату, мм	6000	8000	12000
6.Глибина обробітку, мм	до 140	до 140	до 140
7.Кількість робочих органів, шт	28	35	53
8.Висота стійки, мм	700	700	700
9.Габаритні розміри:
- в робочому положенні, до
довжина, мм	8600	9200	9200
ширина, мм	6250	8200	12200
висота, мм	1150	1150	1150
- в транспортному положенні, до
довжина, мм	8600	9200	9200
ширина, мм	3000	3500	3500
висота, мм	3700	4300	4400
10.Ширина робочого органа (лапи), мм	260	260	260
11.Дорожній просвіт, мм	350	350	350
12.Маса конструкції, кг	до 4600	до 7000	до 9000
13.Агрегується з тракторами, к.с.	від 150	від 220	від 300
14. Кількість обслуговуючого персоналу, люд	1
Показники якості виконання технологічного процесу обробітку ґрунту
Підрізання бур’янів, %	90
