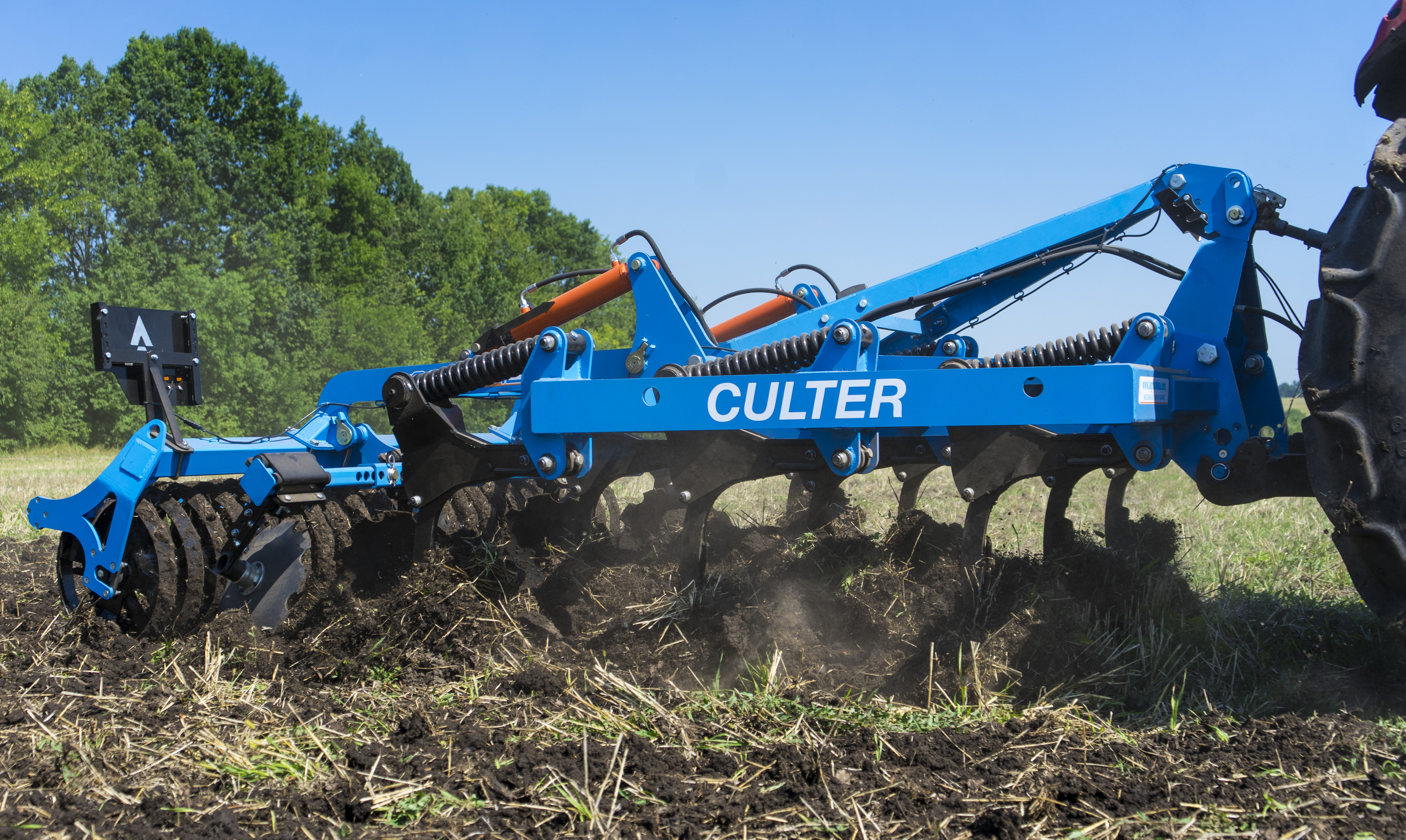

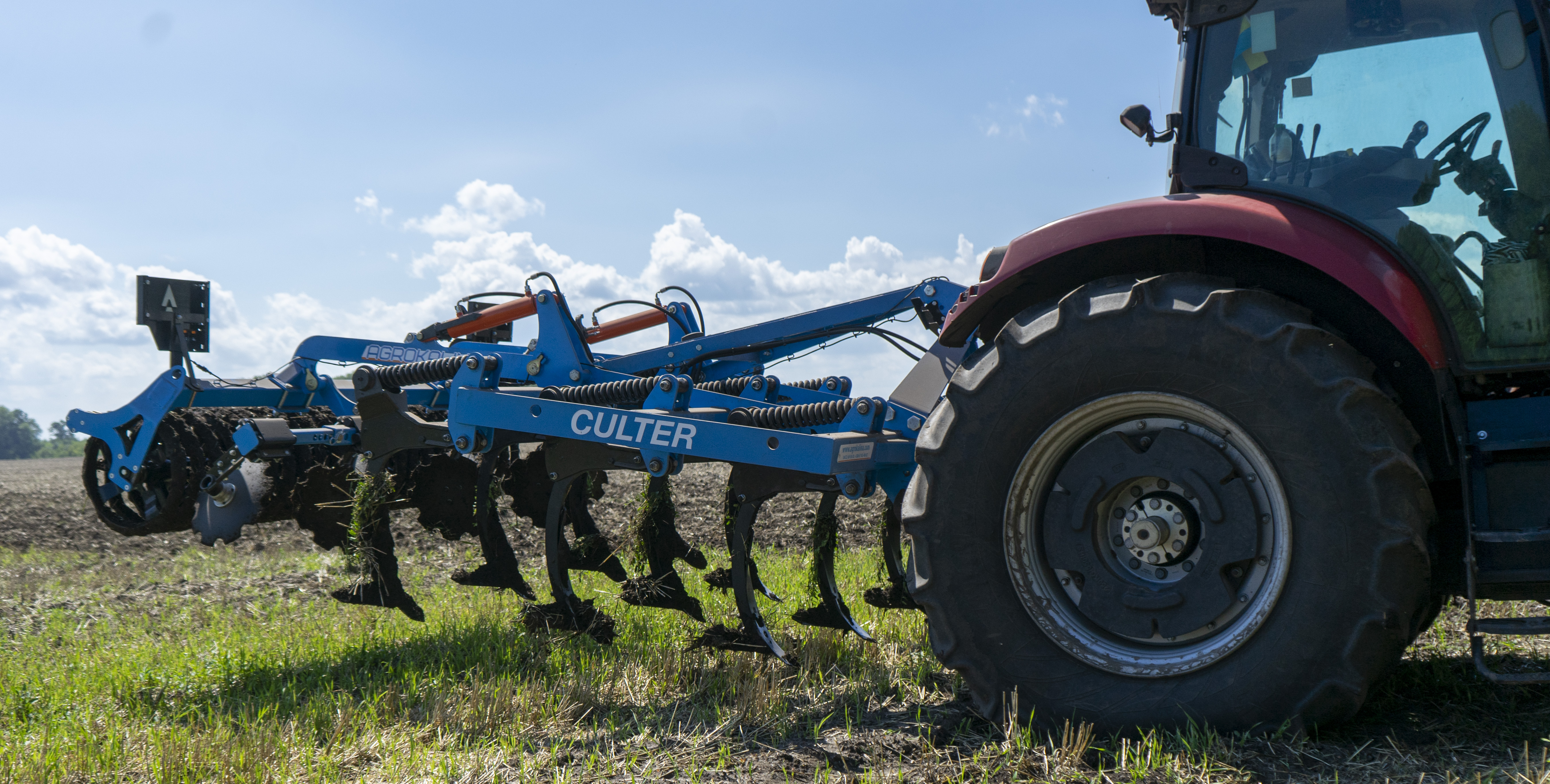

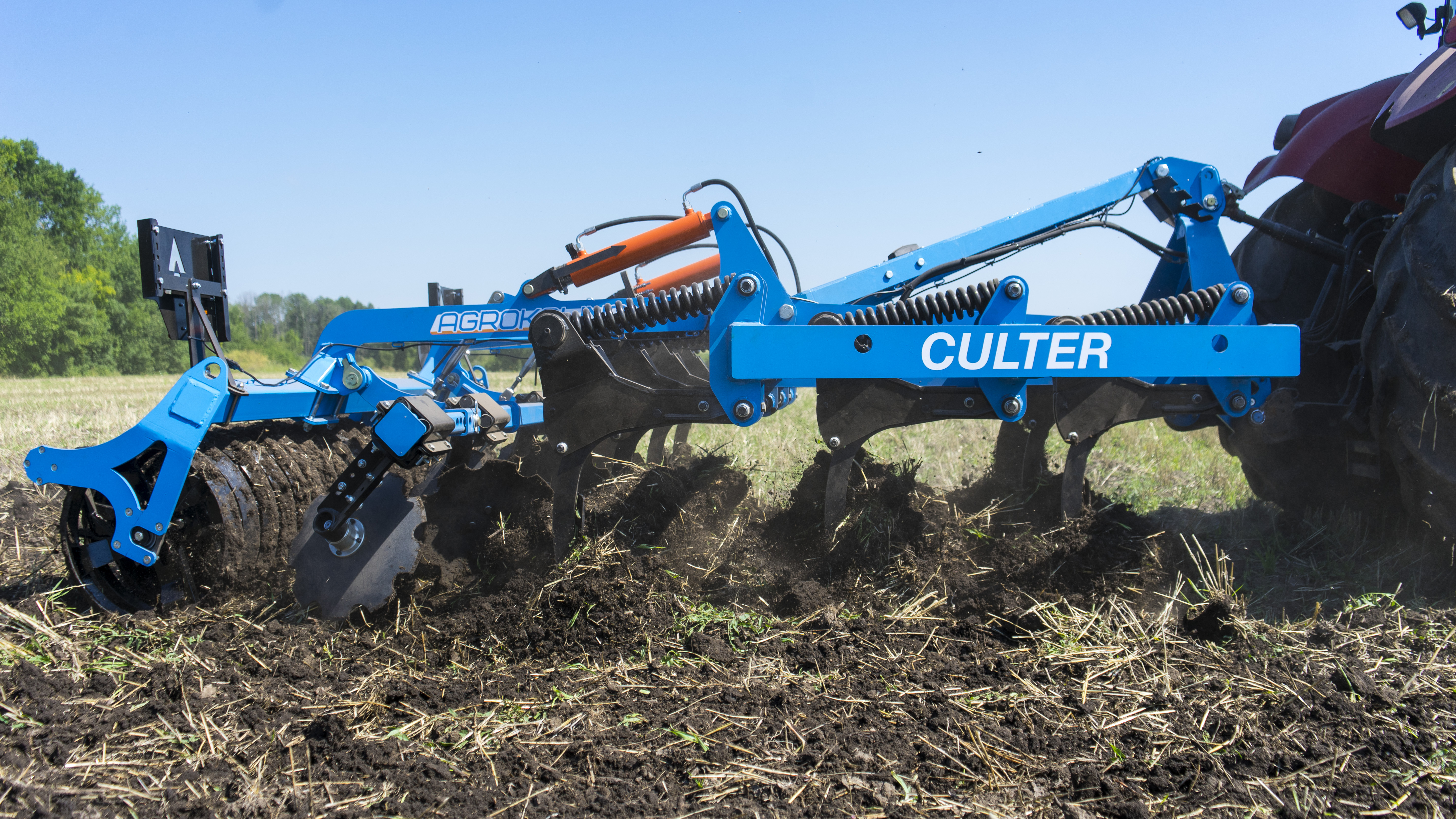

Культиватор CULTER
CULTER — універсальний культиватор для інтенсивного обробітку ґрунту, розпушування, перемішування пожнивних решток та підготовки поля до наступних технологічних операцій.
Конструкція агрегата дозволяє використовувати його протягом усього сезону — від поверхневого стерньового обробітку після збирання врожаю до глибокого розпушування ґрунту.
Завдяки послідовній роботі декількох зон CULTER за один прохід виконує розпушування ґрунтового профілю, інтенсивно перемішує рослинні рештки із ґрунтом, вирівнює поверхню та виконує зворотне ущільнення.
Ключові особливості
Три послідовні робочі зони
Принцип роботи CULTER можна розділити на три основні етапи.
Розпушування та перемішування
Стійки розпушують ґрунт на встановлену глибину та інтенсивно перемішують його з пожнивними рештками.
Вирівнювання
Вирівнювальна секція розподіляє ґрунт після проходження стійок та формує рівну поверхню.
Ущільнення
Задній коток подрібнює грудки, стабілізує оброблений профіль та виконує остаточне формування поверхні поля.
В результаті за один прохід CULTER формує рівномірно розпушений, перемішаний та вирівняний ґрунтовий горизонт.
Висока прохідність
Робочі стійки CULTER розташовані у три ряди, що забезпечує достатній простір для вільного проходження ґрунтової маси та великої кількості пожнивних решток через агрегат.
Відстань між сусідніми стійками в одному ряду становить 900 мм, крок стійок по ширині захвату — 300 мм, а відстань між рядами стійок — 750 мм.
Таке компонування робочих органів дозволяє рівномірно розподілити навантаження по всій ширині агрегата, зменшує ризик накопичення рослинних решток між стійками та забезпечує стабільний потік ґрунту через робочу зону.
Одночасно крок стійок 300 мм забезпечує повне перекриття робочої ширини та інтенсивне перемішування ґрунту з пожнивними рештками.
Завдяки поєднанню трирядного розташування, великої відстані між стійками та значного міжрядного простору CULTER зберігає високу прохідність під час роботи: після кукурудзи, соняшнику, ріпаку та зернових культур; на полях із великою кількістю пожнивних решток; при роботі на значній глибині; у важких та неоднорідних ґрунтових умовах.
Така геометрія робочої секції одночасно забезпечує високу пропускну здатність агрегата та якісне перемішування ґрунту по всій ширині захвату.
Вирівнювальні диски
Після проходження робочих стійок на поверхні ґрунту залишаються гребені, борозни та нерівності. Для їх усунення за секцією лап на CULTER встановлено систему вирівнювальних дисків, яка формує рівну поверхню перед проходом заднього котка.
Вирівнювальна секція комплектується дисками діаметром 460 мм типу «ромашка». Така форма диска забезпечує активний контакт із ґрунтом, ефективне переміщення ґрунтової маси та якісне руйнування нерівностей, що залишаються після проходження стійок.
Кожен диск встановлений на необслуговуваному підшипниковому вузлі, який не потребує періодичного мащення та додаткового технічного обслуговування в процесі експлуатації.
Диски розташовані у два ряди та встановлені під спеціально підібраними кутами. Така схема дозволяє рівномірно переміщувати ґрунт у поперечному напрямку, заповнювати борозни після проходження стійок і розподіляти ґрунтову масу по всій ширині захвату агрегата.
Кожна стійка диска має індивідуальне пружне кріплення на гумових демпферах. Це дозволяє диску адаптуватися до нерівностей поверхні, знижує ударні навантаження при зустрічі з твердими включеннями та допомагає підтримувати стабільну роботу вирівнювальної секції.
Вся балка вирівнювальних дисків регулюється відносно заднього опорного котка за допомогою двох талрепів. Таке регулювання дозволяє точно встановити робочу висоту та інтенсивність роботи дисків відповідно до глибини обробітку, типу ґрунту та кількості переміщеної стійками ґрунтової маси.
Окреме регулювання передбачене для крайніх бокових дисків. Їх положення можна змінювати як по висоті, так і в поперечному напрямку — вправо або вліво відносно ходу агрегата. Це дає можливість точно налаштувати край робочої смуги та запобігти утворенню бокових борозен або ґрунтових валків на межі проходу. Правильно налаштована дискова секція повинна залишати після CULTER рівномірну, вирівняну поверхню без виражених борозен, гребенів і насипів по краях проходу, створюючи оптимальні умови для подальшої роботи заднього котка.Зворотнє ущільнення ґрунту

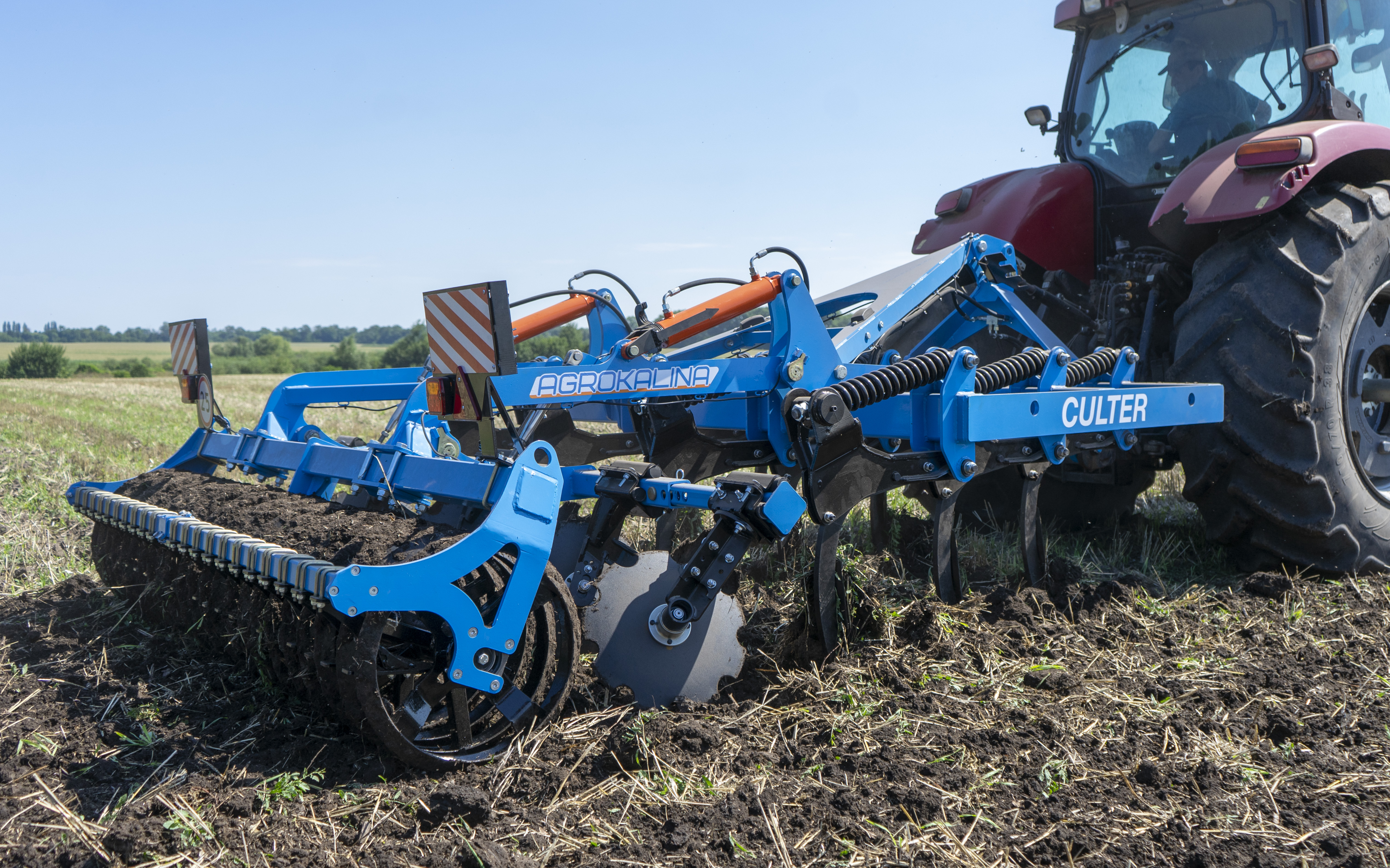

Завершальну стадію обробітку виконує задній коток діаметром 580 мм, який відповідає за подрібнення грудок, вирівнювання поверхні та контрольоване зворотне ущільнення розпушеного шару ґрунту.
Робоча поверхня котка виготовлена з кутника, сформованого по колу. Клиноподібний профіль забезпечує поступове входження робочих елементів у ґрунт та сприяє його сходженню з поверхні котка. Завдяки цьому зменшується накопичення ґрунтової маси та ризик забивання під час роботи, зокрема у вологих умовах.
Для додаткового очищення коток обладнаний чистиками, які видаляють налиплий ґрунт із робочої поверхні та допомагають підтримувати стабільну роботу агрегата.
Вісь котка встановлена на необслуговуваних підшипникових вузлах та змонтована на спеціальній товстостінній трубі.
Положення котка регулюється гідравлічно, що дозволяє змінювати його положення відносно рами та налаштовувати робочу глибину агрегата без механічного переставляння регулювальних елементів.
Поєднання діаметра 580 мм, клиноподібної конструкції, системи очищення та міцного підшипникового вузла забезпечує стабільне прикочування, вирівнювання поверхні та працездатність котка в широкому діапазоні ґрунтових умов.
Робота на різній глибині
Можливість зміни робочої глибини дозволяє використовувати CULTER для різних технологічних операцій.
Поверхневий обробіток
При невеликій глибині агрегат може використовуватися для першого проходу після збирання врожаю.
Основне завдання такого обробітку — підрізати рослинні рештки та бур'яни, змішати їх із верхнім шаром ґрунту і створити умови для проростання падалиці.
Основний обробіток
На середній глибині CULTER інтенсивно розпушує ґрунт та перемішує пожнивні рештки по всьому оброблюваному горизонту.
Такий режим може використовуватись як основний осінній обробіток перед наступною культурою.
Глибоке розпушування
При роботі на максимальній глибині основним завданням стає розпушування нижніх шарів ґрунту та руйнування ущільнень.
Це покращує проникнення вологи в нижні горизонти та створює сприятливі умови для розвитку кореневої системи наступної культури.
Інтенсивне розпушування та перемішування
Основну роботу виконують потужні культиваторні стійки, розташовані таким чином, щоб забезпечувати рівномірний обробіток по всій ширині захвату агрегата.
Під час роботи стійка проникає в ґрунт, розпушує його на заданій глибині та піднімає ґрунтову масу. Завдяки формі робочого органа відбувається активне перемішування ґрунту з подрібненими рослинними рештками.
Це дозволяє рівномірніше розподіляти органічну масу в оброблюваному горизонті та створювати однорідну структуру ґрунту.
Вирівнювання поверхні
Після проходження стійок ґрунт має нерівномірний рельєф. Тому наступною робочою зоною CULTER є система вирівнювання.
Вирівнювальні диски розподіляють переміщений стійками ґрунт по ширині агрегата, закривають борозни та формують рівну поверхню перед прикочуванням.
Правильно налаштована вирівнювальна секція дозволяє отримати рівномірний результат по всій ширині захвату навіть при інтенсивній роботі на значній глибині.
Один агрегат — різні завдання
CULTER створений для господарств, яким потрібен універсальний агрегат замість декількох вузькоспеціалізованих машин.
Залежно від встановлених робочих органів та робочої глибини культиватор можна використовувати для:
- поверхневого обробітку стерні після збирання культури;
- підрізання падалиці та бур'янів;
- перемішування великої кількості пожнивних решток із ґрунтом;
- основного осіннього обробітку;
- глибокого розпушування ґрунту;
- руйнування ущільнених шарів;
- вирівнювання поверхні поля;
- підготовки ґрунту під наступний посів.
Таким чином, одна машина може працювати в різних технологічних схемах господарства та адаптуватися до конкретних польових умов.
Стабільна глибина по всій ширині захвату
Стабільність робочої глибини залежить насамперед від положення рами агрегата відносно поверхні поля. Чим менше вертикальних коливань рами під час руху, тим точніше робочі органи утримують задану глибину по всій ширині захвату.
Конструкція CULTER забезпечує жорстке та стабільне положення рами під час роботи. Для підвищення точності ведення агрегата по глибині CULTER може додатково комплектуватися передніми опорними колесами.
Передні опорні колеса сприймають частину вертикального навантаження та обмежують переміщення передньої частини рами відносно поверхні поля. Це зменшує поздовжні коливання агрегата та допомагає підтримувати встановлену висоту рами, а відповідно — стабільну глибину роботи переднього і наступних рядів стійок.
Найбільше значення така комплектація має під час роботи на значній глибині, на нерівному рельєфі та при змінній щільності ґрунту, коли без додаткової опори передня частина агрегата може сильніше реагувати на зміну тягового опору.
CULTER — універсальність протягом усього сезону
Замість прив'язки до однієї конкретної операції CULTER дозволяє змінювати характер роботи відповідно до потреб господарства.
Після збирання врожаю — стерньовий обробіток.
Восени — основний або глибокий обробіток.
Перед посівом — вирівнювання та підготовка ґрунтового профілю.Різні варіанти робочих органів та налаштувань дозволяють адаптувати агрегат до типу ґрунту, кількості рослинних решток, необхідної глибини та потужності трактора.
CULTER — один агрегат для інтенсивного обробітку ґрунту від поверхні до глибокого розпушування.
Три послідовні робочі зони
Принцип роботи CULTER можна розділити на три основні етапи.
Розпушування та перемішування
Стійки розпушують ґрунт на встановлену глибину та інтенсивно перемішують його з пожнивними рештками.
Вирівнювання
Вирівнювальна секція розподіляє ґрунт після проходження стійок та формує рівну поверхню.
Ущільнення
Задній коток подрібнює грудки, стабілізує оброблений профіль та виконує остаточне формування поверхні поля.
В результаті за один прохід CULTER формує рівномірно розпушений, перемішаний та вирівняний ґрунтовий горизонт.
Захист робочих органів
Кожна стійка CULTER оснащена індивідуальною пружинною системою захисту, розрахованою на роботу під високими та змінними навантаженнями.
На стійці встановлено дві пружини, які працюють спільно, але в різних діапазонах навантаження. Така схема формує більш рівномірну силову характеристику по всьому ходу стійки та дозволяє підтримувати стабільний опір робочого органа під час його відхилення.
Завдяки цьому стійка зберігає стабільний тиск на ґрунт у широкому діапазоні робочих глибин. Незалежно від того, працює агрегат у верхньому шарі чи виконує глибоке розпушування, робочий орган впевнено утримує задане положення та не втрачає робочу глибину при зміні щільності ґрунту.
При зустрічі з камінням або іншою твердою перешкодою стійка відхиляється назад і вгору, знижуючи ударне навантаження на робочий орган і раму агрегата. Після проходження перешкоди пружинний механізм автоматично повертає її у встановлене робоче положення.
Така конструкція поєднує захист робочих органів, стабільне заглиблення та постійний тиск стійки на будь-якій робочій глибині, що особливо важливо при роботі на важких та неоднорідних ґрунтах.
Посилене долото CULTER для роботи у важких умовах
Долото CULTER розраховане на інтенсивний обробіток ґрунту та високі навантаження під час роботи на значній глибині. Масивна форма робочої частини забезпечує ефективне входження в ґрунт, стабільне заглиблення стійки та якісне розпушування оброблюваного горизонту.
Найбільш навантажені та схильні до зношування ділянки долота додатково посилені зносостійкими елементами та твердосплавним наплавленням. Це дозволяє довше зберігати робочу геометрію долота, зменшувати інтенсивність зношування та збільшувати ресурс робочого органу.
Продуманий профіль долота сприяє підриванню та розпушуванню ґрунту без надмірного його переміщення вбік, а міцна конструкція забезпечує надійну роботу навіть на ущільнених і важких ґрунтах.
Долото кріпиться до стійки двома болтами, що забезпечує надійну фіксацію та дозволяє швидко виконувати заміну зношеної деталі.

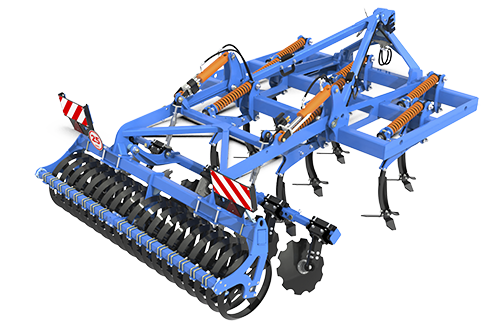

3D огляд агрегату Culter 2,5M

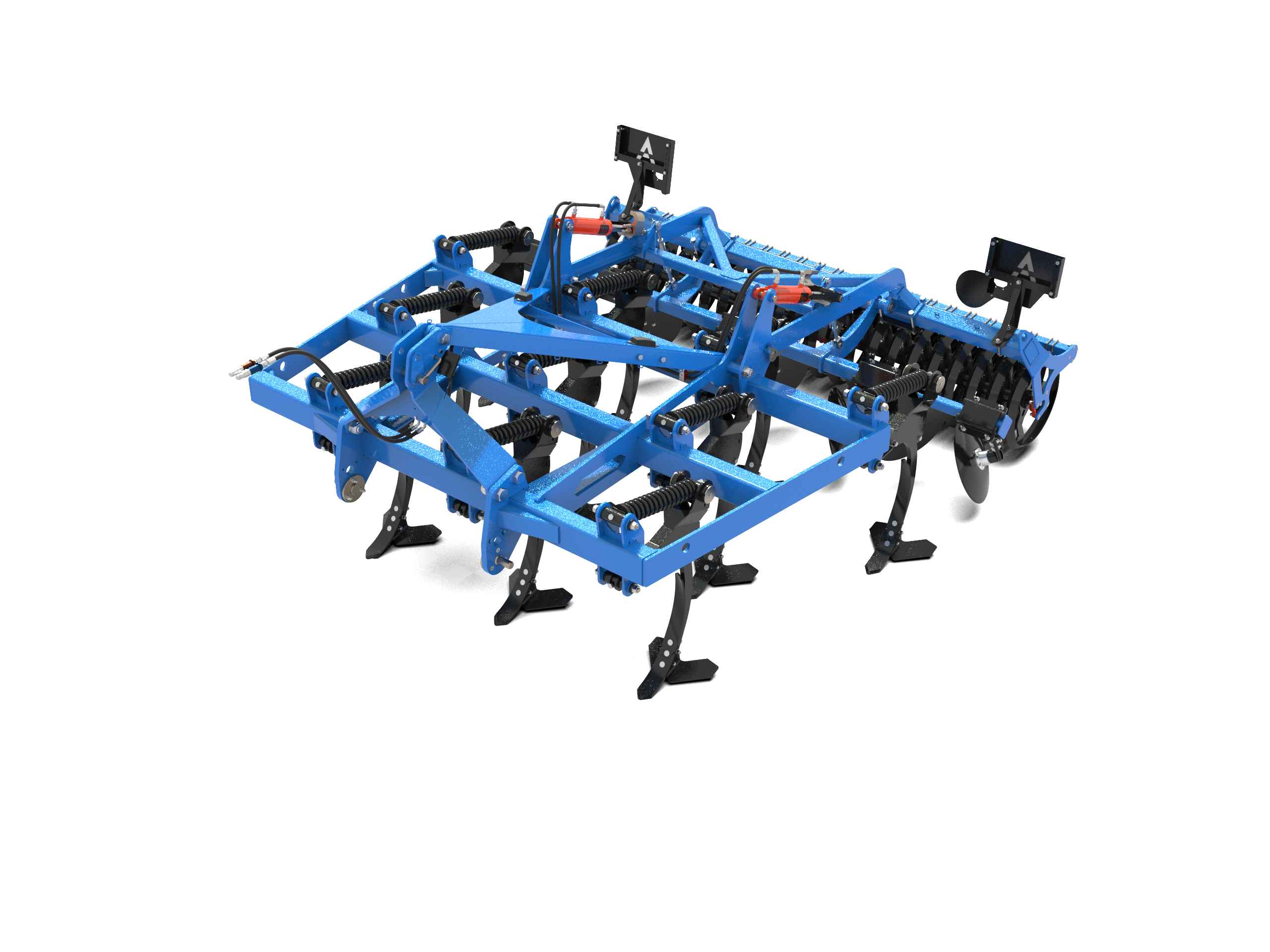

3D огляд агрегату Culter 3M
КОНЦЕПТ

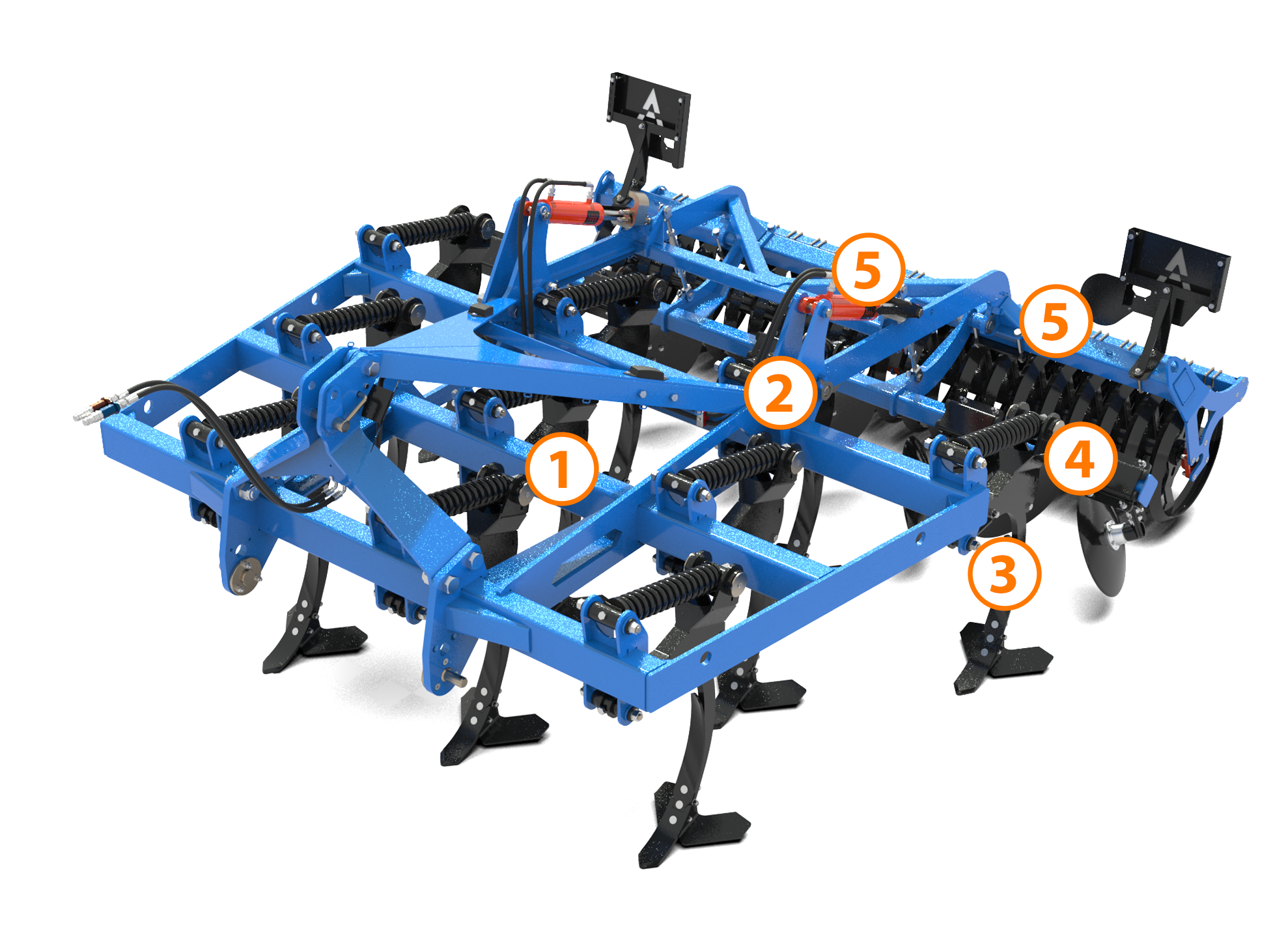

Концепт Culter
Центральна рама
Варіанти комплектації
Технічні характеристики
| Назва параметру | Culter 2,5 | Culter 3M |
|---|---|---|

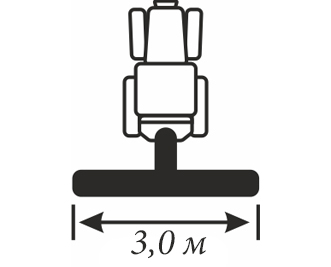

| 1.Робоча ширина, м | 2,5 | 3,0 |
| 2.Транспортна ширина, м | 2,5 | 3,0 |
| 3.Транспортна довжина, м | 3,75 | 3,75 |
| 4.Робоча глибина*, см | 30 | 30 |
| 5.Кількість стійок, шт | 8 | 10 |
| 6.Відстань між стійками, см | 30 | 30 |
| 7.Відстань між стійками в ряду, см | 75 | 75 |
| 8.Кліренс рами, см | 85 | 86 |
| 9.Загальна вага**, кг | 1900 | 2300 |

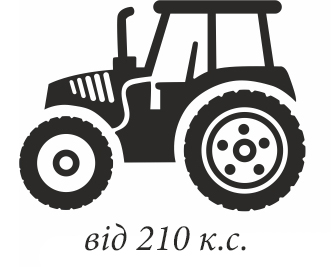

| 10.Рекомендована потужність*, к.с. | від 170 | від 210 |
| * залежить від ґрунтових умов | ||
| ** залежить від комплектації |
