Культиватор Maktiller

Культиватор Maktiller призначений для суцільного обробітку ґрунту, підготовки до посіву як при ранньовесняних роботах, так і під озимі культури, а також догляду за парами. При передпосівній або паровій обробці обробці обробки ґрунту одночасно виконуються:

- підрізання бур'янів;

- розпушування та вирівнювання ґрунту.

Культиватор Maktiller доступний з робочою шириною 6, 8 та 12 метрів.

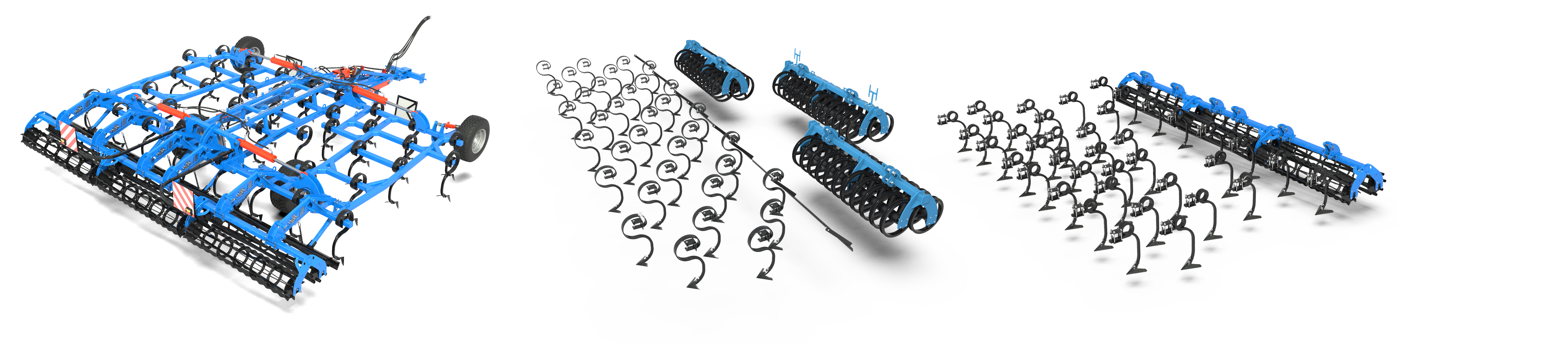

Робочі органи культиватора Maktiller

Поєднання у машині стрілчастих лап, вирівнювальної дошки, батарей планкових чи прикочувальних котків забезпечує рівну поверхню поля, розпушування ґрунту, підрізання та вичісування бур’янів.

Завдяки цьому за один прохід агрегат створює структурований шар ґрунту, який сприяє оптимальному повітряному, водному та температурному режимам.

Глибина обробітку встановлюється завдяки талрепам передніх опорних коліс та механізму регулювання задніх котків.

Колеса культиватора Maktiller

1. Опорна функція

Колеса забезпечують стабільну підтримку рами культиватора при русі по полю.
Завдяки широкому профілю і великому діаметру, вони рівномірно розподіляють вагу машини, що знижує тиск на ґрунт — особливо важливо для обробки пухких або вологих ділянок.

2. Транспортна функція

Конструкція передбачає транспортне положення, де колеса піднімають робочі органи над землею.
Це дозволяє зручно перевозити культиватор по дорогах без шкоди для робочих вузлів і без порушення правил дорожнього руху.

3. Регулювання глибини обробітку

Через систему механічного чи гідравлічного регулювання (залежно від модифікації), колеса задають точну глибину ходу робочих лап.
Це забезпечує рівномірний обробіток по всій ширині агрегата, незалежно від рельєфу.

4. Посилена конструкція

Колеса встановлені на міцній поворотній осі з кріпленням до головної рами.
Оснащені широкими сільськогосподарськими шинами з глибоким протектором, що забезпечує стійкість і зчеплення з поверхнею.

СТІЙКИ ВСТАНОВЛЕНІ В ШІСТЬ РЯДІВ

Висока продуктивність.

Культиватор Maktiller має окремі стійки, розташовані в шість рядів. Які роблять перекриття один одного. Такі технічні параметри забезпечують чудове підрізання ґрунтового профілю та змішування рослинних решток з ґрунтом. Високий кліренс рами забезпечує роботу агрегату на полях з великою кількістю рослинних решток.

ОПОРНІ КОЛЕСА

Забезпечує ідеальне копіювання поверхні поля.

Опорні колеса для ідеального копіювання рельєфу. Поле рівномірно обробляється на заданій робочій глибині по всій ширині агрегату.

Рівномірний розподіл ваги забезпечує більш високу довговічність роботи агрегату

Підшипниковий вузол

Підшипниковий вузол LSFR 308 – це нове покоління вузлів із радіально-упорними підшипниками. Розроблений фахівцями , спеціально для важких катків дискових борін, що працюють у важких умовах обробки ґрунту. Конструктивно вузол складається з самовстановлюваного радіально-упорного кулькового підшипника, що закріплюється, з унікальною системою захисних ущільнень підвищеної надійності і литого корпусу FR 308, що перевершує стандартні корпуси по міцності, в чотири рази.

Розроблений на замовлення виробників сільськогосподарської техніки, має незаперечні конкурентні переваги:

Більший ресурс експлуатації;
Поліпшений захист від дії землі, пилу, води, вологи, пари;
Не потребує додаткового захисту від ударів твердих предметів;
Мінімальна величина люфтів дозволяє гарантувати стабільність технічних параметрів сільськогосподарських агрегатів;
Можливість забезпечити високу жорсткість на вигин та стабільність стиснення пакета дискової батареї.

6-рядне розташування лап культиватора

Культиватор МАК має 6 рядів лап, розміщених на значній відстані одна від одної. Така схема забезпечує вільне проходження ґрунту та рослинних решток через робочу зону агрегата, зменшує ризик забивання і дозволяє культиватору стабільно працювати навіть у складніших польових умовах.

На культиватор встановлюються лапи шириною 260 мм. Завдяки перекриттю 65 мм між робочими органами забезпечується суцільне підрізання бур’янів по всій ширині захвату без необроблених смуг. Це особливо важливо під час передпосівної підготовки та догляду за парами, коли поле має бути рівномірно розпушене й очищене від бур’янів.

6-рядна конструкція також допомагає рівномірно розподілити навантаження по рамі культиватора. Робочі органи не скупчені в одному місці, тому ґрунт краще проходить між рядами, а агрегат працює плавніше та стабільніше на заданій глибині.

Перекриття стрільчатих лап = підрізання по всій площині

Конструкція культиваторів Maktiller передбачає використання двох видів стійок і ла п з різним перекриттям. Фермер може сам вибрати те що йому більше потрібно. S подібна стійка має лапу 260 мм з перекриттям 100 мм. Стійка з квадратним перетином має лапу 290 мм з перекриттям 135 мм.

Висока прохідність рами

Більш висока прохідність рами (590 мм) забезпечує роботу без забивання і оптимальні результати навіть при великій кількост органічної маси.

Точне регулювання робочої глибини

Робоча глибина культиватора регулюється за допомогою паралелограмного механізму з отворами шляхом переставляння пальців по шкалі регулювання.

Робочі лапи

Робочі лапи культиватора забезпечують якісне підрізання бур’янів, розпушування та вирівнювання поверхні ґрунту. Завдяки оптимальній формі вони рівномірно обробляють ґрунт на заданій глибині, зберігаючи його вологість та структуру. Лапи створюють дрібногрудочкувату поверхню, сприятливу для подальшого посіву та розвитку рослин. Надійна сталь і правильна геометрія забезпечують довговічність та ефективну роботу навіть на важких і вологих ґрунтах.

Вирівнювальна планка

В якості опції перед першим рядом лап можна встановити вирівнювальну дошку яка підпружинена.

Вирівнювальна планка здійснює агресивну дію на ґрунт, забезпечуючи подрібнення грудок та вирівнювання поверхні ґрунту. Інтенсивність роботи легко контролюється завдяки натягу пружини.

Підрізання

Стійка культиватора є ключовим елементом, від якого залежить робота всього агрегата. Жорстка стійка надійно тримає задану глибину, завдяки чому лапа працює стабільно навіть на важких ґрунтах. Вона менше розгойдується, рівномірно розподіляє навантаження та має простішу й довговічнішу конструкцію. Водночас жорстка стійка гірше поглинає удари від каміння чи коріння, передає сильнішу вібрацію на раму й трактор і може спричиняти ущільнення ґрунту при надмірному тиску.

Пружна стійка, навпаки, краще амортизує удари й захищає лапу та раму від поломок, менше зношує вузли й забезпечує додаткове мікророзпушення завдяки вібрації. Вона особливо ефективна на кам’янистих і пересушених ґрунтах. Крім того, підпружинена стійка добре працює на вологих ґрунтах, адже вібрація сприяє тому, що земля не налипає, а легко відпадає від металу. Недоліком є те, що пружна стійка гірше утримує стабільну глибину, може «виляти» при великій швидкості чи навантаженні та зазвичай має складнішу й дорожчу конструкцію.

У підсумку вибір між жорсткою чи пружною стійкою залежить від конкретних умов господарства. Саме фермер найкраще знає свій ґрунт, кліматичні особливості та потреби, тому саме він має вирішувати, яка конструкція буде більш доцільною для отримання максимальної ефективності.

Корнева система

Ідеальна підготовка посівного ложа вимагає ідеальної технології. Культиватор МАК забезпечує перемішування дрібного грунту з більшими грудками, що запобігає утворенню грунтової кірки і залишає якісний змульчований грунт на поверхні поля, що запобігає випаровуванню вологи. Для того щоб розміщувати насіння на тверду поверхню і вкрити мульчуючим шаром, слід використовувати кальтиватор з сильними стійками і зручним регулюванням.

1. Повітря тепло.
2. Вода.
3. Дрібний грунт.
4. Великозерниста грунтова мульча.

Лапа культиватора з карбідними напайками та литою конструкцією

Лапа культиватора такого типу виготовляється не зі штампованої листової сталі, як більшість стандартних лап, а методом лиття. Це дозволяє отримати більш міцну та продуману конструкцію, у якій матеріал розподілений саме там, де він найбільше потрібен.

На відміну від лап із листового металу, які мають однакову товщину по всій площині, лита лапа може мати потовщення у зонах підвищеного навантаження. Саме ці місця найчастіше приймають на себе удар, тертя та навантаження під час роботи в ґрунті. Завдяки цьому лапа краще витримує складні умови експлуатації та довше зберігає свою робочу форму.

Окремою перевагою є спеціальний дизайн литої конструкції. Форма лапи розроблена таким чином, щоб посилити критичні ділянки, зменшити ризик деформації та забезпечити стабільну роботу культиватора на заданій глибині.

Карбідні напайки додатково захищають найбільш зношувані зони лапи. Вони зменшують стирання носика та ріжучих частин, завдяки чому лапа довше зберігає геометрію, краще підрізає бур’яни та забезпечує рівномірний обробіток ґрунту.

У результаті така лапа поєднує в собі дві важливі переваги: міцну литу основу та зносостійкий твердосплавний захист. Це рішення для господарств, яким потрібен більший ресурс, надійність у роботі та менше простоїв на заміну робочих органів.

Комплектація з долотами для роботи по стерні

Окрім класичної комплектації з лапами шириною 260 мм, культиватор МАК може оснащуватися стійками з розташуванням через 155 мм та долотами. Така версія призначена для умов, де основне завдання — не суцільне підрізання бур’янів широкою лапою, а активне розпушування, руйнування верхнього шару ґрунту та перемішування пожнивних решток.

Комплектація з долотами особливо актуальна для роботи по стерні одразу після комбайна, зокрема в сухому ґрунті. Долота краще входять у твердіший шар, інтенсивніше розкривають поверхню поля та допомагають перемішати стерню з ґрунтом. Це важливо зробити вчасно, поки пожнивні рештки знаходяться на поверхні й потребують швидкого контакту з ґрунтом для подальшого розкладання.

Крок розташування стійок 155 мм забезпечує часте проходження робочих органів по всій ширині агрегата. Завдяки цьому культиватор рівномірно обробляє поверхневий шар, подрібнює й перемішує рослинні рештки, а також створює умови для кращого збереження вологи та підготовки поля до наступних технологічних операцій.

Така комплектація буде доречною після збирання зернових, ріпаку, соняшнику та інших культур, коли потрібно швидко “запустити” стерню в роботу, а не залишити її просто лежати на поверхні поля. Це рішення для господарств, які хочуть якісно обробити поле одразу після комбайна та підготувати ґрунт до подальшої системи обробітку.

Робота з двома типами робочих органів

Ключова особливість агрегата — можливість роботи з двома типами робочих органів та різним кроком їх розміщення. У комплектації зі стрілчастими лапами відстань між сусідніми робочими органами становить. Така схема забезпечує суцільне підрізання шару ґрунту по всій ширині захвату, ефективне знищення бур’янів і рівномірне перемішування рослинних решток.

У комплектації з вузькими долотами крок зменшується до 155 мм. Завдяки більш щільному розташуванню доліт ґрунт інтенсивніше розпушується, а необроблені ділянки між проходами робочих органів практично відсутні. Багаторядне шахове розміщення забезпечує рівномірний обробіток по всій ширині агрегата, стабільне проходження рослинних решток і якісний результат навіть за складних польових умов.

Вирівнювальна планка культиватора Maktiller

Призначення

Передня вирівнювальна планка служить для:

Попереднього вирівнювання мікрорельєфу поля після оранки або дискування.
Розбивання гребенів і брил перед тим, як ґрунт обробляється лапами культиватора.
Забезпечення рівномірної глибини обробітку по всій ширині захвату агрегата.

⚙️ Конструктивні особливості

Виготовлена з посиленої сталі, має зубчасту або пряму робочу кромку (може залежати від моделі).
Монтується на регульованих кронштейнах — дозволяє змінювати кут атаки та висоту.
Ширина планки відповідає всьому захвату центральної секції, або розділена на кілька секцій для роботи у складаних рамах.

Переваги

Підвищення якості вирівнювання поля перед наступними операціями.
Зменшення навантаження на лапи культиватора, бо великі брилові фрагменти частково зруйновані планкою.
Покращує візуальну рівність поверхні для наступного проходу техніки (сівалки, котка тощо).
Регульована конструкція дозволяє адаптувати роботу до умов: після оранки, лущення чи стерні.

3D огляд агрегату

Прокрутіть об'єкт, щоб мати можливість оглянути під різними кутами

3D огляд агрегату Maktiller 12

Прокрутіть об'єкт, щоб мати можливість оглянути під різними кутами

КОНЦЕПТ

Задні котки

Зона №1 — Тяговий брус

Тяговий брус

Плаваюче дишло сприяє ідеальному копіюванню рельєфу.

Зона №2 — Стрільчаста робоча секція

Зона №3 — Опорні колеса

Зона №4 — Вирівнюяча планка

Зона №5 — Задні котки

Культиватор Maktiller — Модельний ряд

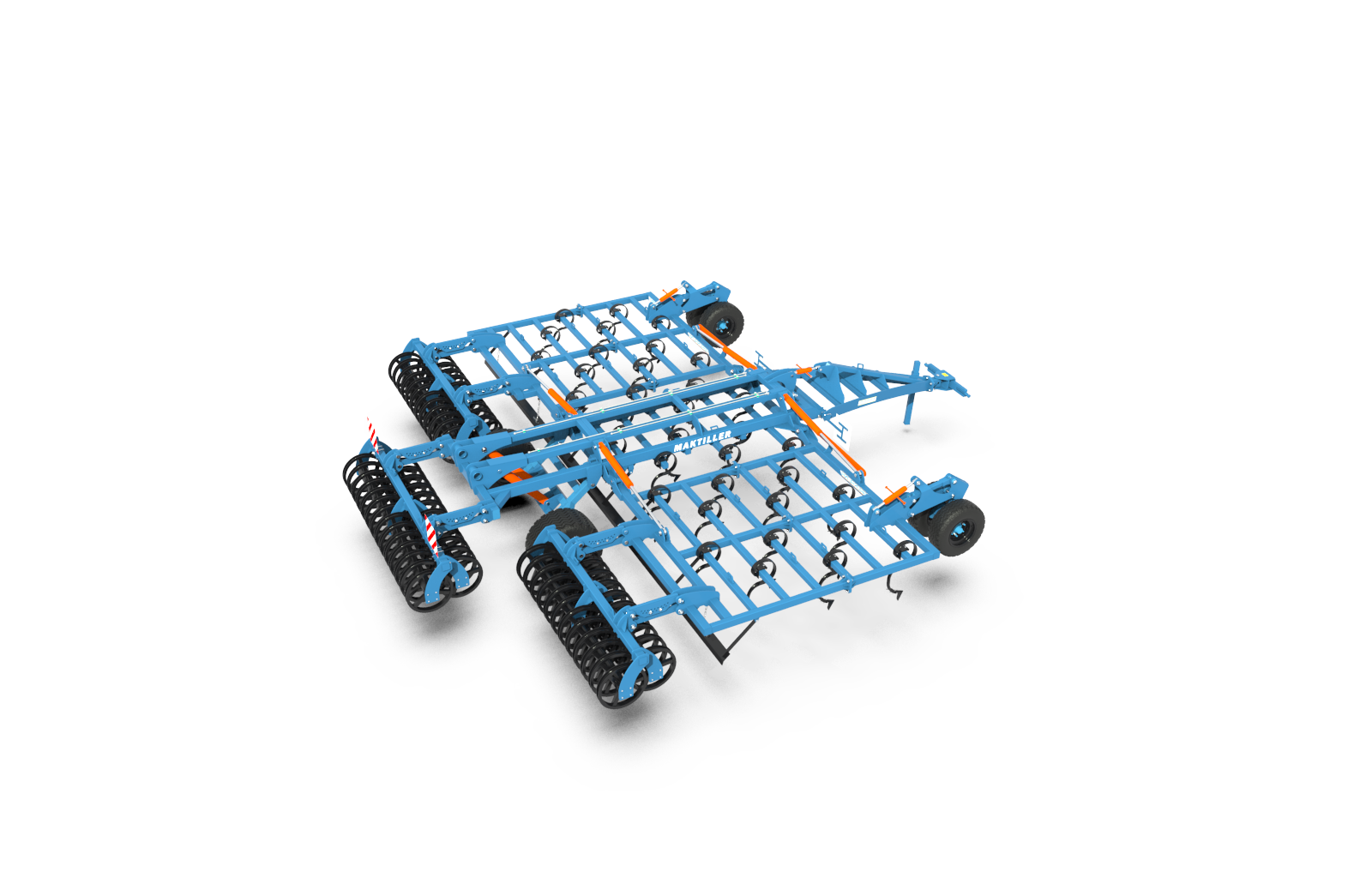

Культиватор MAKTILLER-6

Культиватор MAKTILLER МАК-6

Культиватор MAKTILLER-8

Культиватор MAKTILLER МАК-8

Культиватор MAKTILLER-12

Культиватор MAKTILLER МАК-12

Культиватор MAKTILLER-6 (SQR)

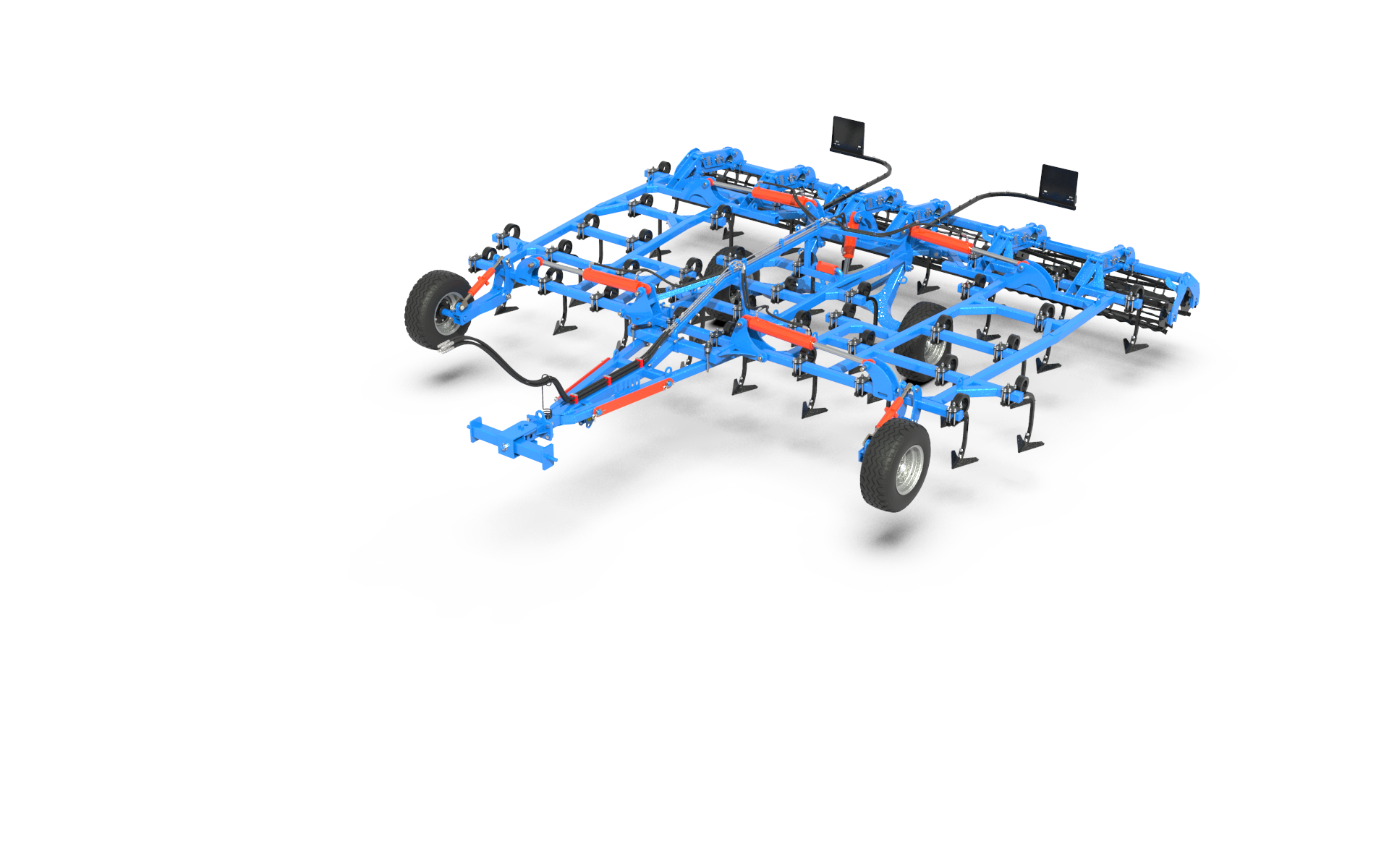

Культиватор MAKTILLER МАК-6 (зі стійкістю Will Rich)

Культиватор MAKTILLER-8 (SQR)

Культиватор MAKTILLER МАК-8 (зі стійкістю Will Rich)

Культиватор MAKTILLER-12 (SQR)

Культиватор MAKTILLER МАК-12 (зі стійкістю Will Rich)

Варіанти комплектації

Граблина

Додатково культиватор може бути оснащений граблиною.

Передня вирівнювальна доска

Квадратна стійка

Квадратна стійка 30x30

S-подібна стійка

S-подібна стійка 70x12

Варіанти комплектації культиватора котками

Гумовий коток Otico

Гумовий коток, це коток з твердого натурального каучуку призначений для роботи в будь-яких умовах. Забезпечує чудовий ефект вирівнювання завдяки великій власній вазі. Налипання ґрунту майже відсутнє завдяки гумі та чистикам. Діаметр котка — 580 мм. Виключає ризик проколу завдяки напівпорожній структурі бандажа.

Одинарний барабан

Подвійний барабан

V-Ring

V-Ring — це важкий стальний коток, який підходить для інтенсивного рихлення і зворотнього ущільнення. Діаметр котка — 580 мм.

VV-Ring

VV-Ring — це коток з окремими V-подібними кільцями. Вологий ґрунт не прилипає до котка, що дозволяє запобігти його забиванню. Ряди зміцнені, що забезпечує чудовий ефект самоочистки. Подвійний коток збільшує стабільність агрегату під час руху. Діаметр котка — 580 мм.

UU-Ring

UU-Ring — дворядний сталевий коток. Ряди зміщені в шаховому порядку, цим забезпечується відмінний ефект самоочищення. Коток має чудовий подрібнюючий ефект, а U-подібний профіль кільця та низький рівень забивання роблять його гарним рішенням для роботи у вологих умовах. Основна ідея даного котка полягає в тому, що швелер забивається ґрунтом і відбувається ефект того, що земля прикочує землю. Подвійний коток підвищує стійкіість агргеату під час руху. Діаметр котка — 560 мм.

Steel Run One

Steel Run One — сталевий коток, який признчений для більш глибокого ущільнення обробленого шару, ефективно розбиває повітряні пустоти, навіть на важких ґрунтах, забезпечуючи при цьому оптимальне ущільнення всього оброблюваного шару. Діаметр котка — 540 мм.

Steel Run Double

Steel Run Double — дворядний сталевий коток, який ефективно використовувати на важких ґрунтах, також за умов надмірного зволоження ґрунту. За рахунок спеціальної конструкції котка він найкраще підходить для роботи з кам’янистими ґрунтами, тому що завдяки своїй вазі здатен легко вдавлювати камені в поверхню ґрунту. Даний коток забезпечує оптимальне ущільнення всього оброблюваного шару. Призначений для роботи на всіх типах ґрунтів. Діаметр котка — 540 мм.

Технічні характеристики

Назва параметру	MAKTILLER-6	MAKTILLER-8,2	MAKTILLER-12
1.Тип агрегату	причіпний
2.Продуктивність, га/год	5,4-7,2	7,2-9,6	10,8-14,4
3.Робоча швидкість, км/год	9-12	9-12	9-12
4.Транспортна швидкість, км/год	до 20
5.Ширина захвату, мм	6000	8000	12000
6.Глибина обробітку, мм	до 140	до 140	до 140
7.Кількість робочих органів, шт	30	40	60
8.Висота стійки, мм	700	700	700
9.Габаритні розміри:
- в робочому положенні, до
довжина, мм	8600	9200	9200
ширина, мм	6250	8300	12200
висота, мм	1250	1260	1260
- в транспортному положенні, до
довжина, мм	8600	9200	9200
ширина, мм	2950	3600	3600
висота, мм	3500	4250	4250
10.Ширина робочого органа (лапи), мм	260	260	260
11.Дорожній просвіт, мм	350	350	350
12.Маса конструкції, кг	до 5700	до 7000	до 10500
13.Агрегується з тракторами, к.с.	від 150	від 220	від 300
14. Кількість обслуговуючого персоналу, люд	1
Показники якості виконання технологічного процесу обробітку ґрунту
Підрізання бур’янів, %	90
